Guida ai tubi in acciaio quadrati e rettangolari JIS G3466 per strutture edili

Nell’architettura e nell’edilizia contemporanee, la richiesta di materiali che uniscano efficienza strutturale e appeal estetico non è mai stata così alta.JIS G3466è lo standard industriale giapponese specializzato che regola le sezioni cave quadrate e rettangolari saldate formate a freddo- (SHS e RHS) appositamente progettate per le strutture edili. Questi tubi hanno rivoluzionato la progettazione degli edifici moderni, offrendo eccezionali rapporti-peso-e linee pulite e moderne che soddisfano sia i requisiti ingegneristici che architettonici. Per i responsabili degli acquisti e gli ingegneri strutturali che lavorano su progetti commerciali, industriali e istituzionali, comprendere JIS G3466 è essenziale per specificare materiali che offrano prestazioni ed eccellenza visiva.

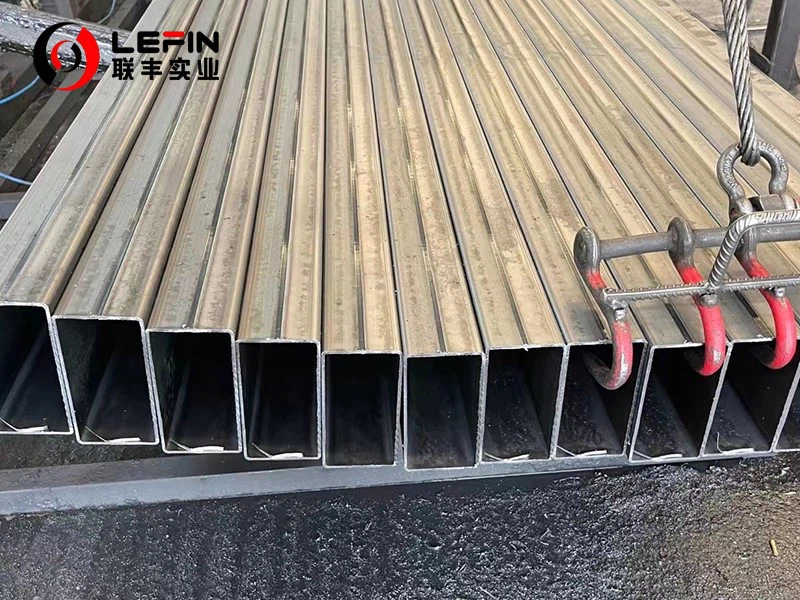

JIS G3466, intitolato "Tubi quadrati e rettangolari in acciaio al carbonio per strutture edilizie", copre specificamentesezioni strutturali cave saldate formate a freddo-(HSS)con sezioni trasversali-quadrate o rettangolari. La norma si applica esclusivamente a:

• Sezioni cave quadrate (SHS):Tubi con lati uguali, che offrono proprietà strutturali simmetriche.
• Sezioni cave rettangolari (RHS):Tubi con lati disuguali, che forniscono caratteristiche di resistenza direzionale.

Questi prodotti sono realizzati attraverso un processo di formatura-a freddo seguito da saldatura, che garantisce dimensioni precise e un'eccellente qualità della superficie. Lo standard stabilisce i requisiti per la composizione chimica, le proprietà meccaniche, le tolleranze dimensionali e i metodi di prova specificatamente adattati per le applicazioni edili.

I gradi di acciaio secondo JIS G3466 sono designati con il prefisso "STKR" (Structural Tube for Building), seguito da un numero che indica ilresistenza alla trazione minimain MPa. I voti primari includono:

• STKR400:Con una resistenza alla trazione minima di 400 MPa, questo grado offre eccellente formabilità e saldabilità per la maggior parte delle applicazioni edili.
• STKR490:Un grado di resistenza-più elevato con resistenza alla trazione minima di 490 MPa, adatto per strutture che richiedono una maggiore capacità di carico-portante.

Tabella delle proprietà meccaniche:

Lo standard specifica tolleranze dimensionali precise per dimensioni che in genere vanno daDa 20×20 mm a 500×500 mm, con spessori di parete daDa 1,0 mm a 16 mm. Le tolleranze per ortogonalità, rettilineità e spessore delle pareti sono più rigide rispetto a quelle dei tubi-per uso generico, garantendo la compatibilità con i requisiti architettonici.

I tubi JIS G3466 sono prodotti attraverso un processo sofisticato che garantisce una qualità costante:

Formatura a freddo:La bobina di acciaio viene-formata a freddo nella forma desiderata, ottenendo dimensioni precise e una migliore finitura superficiale.

Saldatura elettrica ad alta-frequenza:I bordi sono saldati utilizzando tecniche avanzate che creano giunzioni forti e affidabili.

Dimensionamento e stiratura:La lavorazione finale garantisce un'eccellente precisione dimensionale e rettilineità.

Le principali caratteristiche di qualità includono:

Angoli netti e puliti:Angoli di 90 gradi formati con precisione per un aspetto estetico e una facile connessione.

Spessore della parete costante:Distribuzione uniforme del materiale attorno alla circonferenza.

Eccellente qualità della superficie:Adatto per applicazioni architettoniche a vista.

Applicazioni primarie nell'edilizia e nelle costruzioni

I tubi JIS G3466 sono indispensabili nell'edilizia moderna sia per applicazioni strutturali che estetiche:

• Inquadratura strutturale:Colonne, travi e capriate in edifici commerciali e industriali.
• Caratteristiche architettoniche:Elementi strutturali a vista, sistemi di facciata continua e caratteristiche di interior design.
• Cornici spaziali:Strutture per tetti a-lunghe campate per aeroporti, stadi e centri espositivi.
• Balaustre e Corrimano:Scale, balconi e bordi della piattaforma.
• Strutture di supporto:Soppalchi, sistemi di scaffalature di stoccaggio e supporti per attrezzature.

Vantaggi delle sezioni cave JIS G3466

• Efficienza strutturale:L'eccellente rapporto-in-peso riduce l'utilizzo dei materiali e i costi di fondazione.
• Superiorità estetica:Aspetto pulito e moderno adatto per applicazioni a vista.
• Resistenza alla torsione:Le sezioni chiuse offrono una resistenza superiore alla torsione rispetto alle sezioni aperte.
• Vantaggi di fabbricazione:Le superfici piane semplificano la progettazione e l'installazione delle connessioni.
• Velocità di costruzione:Gli elementi pre-fabbricati consentono un assemblaggio più rapido-sul posto.

Comprendere la posizione unica di JIS G3466 all'interno del sistema JIS è fondamentale per una specifica corretta:

rispetto a JIS G3444:Mentre G3444 copre tubi circolari-per uso generico, G3466 risponde specificamente alle esigenze delle strutture edilizie con profili quadrati e rettangolari.

rispetto a JIS G3101:G3101 fornisce il materiale di base (piastre, barre), mentre G3466 specifica sezioni cave finite ottimizzate per uso architettonico.

Focus specializzato:G3466 include requisiti più severi per tolleranze dimensionali e qualità della superficie adatte alle applicazioni architettoniche.

Quando si specificano i tubi JIS G3466 per progetti di costruzione, considerare questi fattori critici:

Requisiti strutturali:Seleziona STKR400 per la maggior parte delle applicazioni; scegliere STKR490 per richieste di carico più elevate o dove si desidera ridurre le dimensioni della sezione.

Intento architettonico:Considerare i requisiti di qualità della superficie per le applicazioni esposte.

Metodologia di connessione:Le superfici piane di SHS/RHS semplificano le connessioni bullonate, saldate o meccaniche.

Requisiti di protezione antincendio:Valutare la necessità di ulteriori rivestimenti o sistemi di protezione antincendio.

Ambiente di corrosione:Specificare trattamenti protettivi adeguati in base alle condizioni di esposizione.

I tubi quadrati e rettangolari JIS G3466 rappresentano l'evoluzione dell'acciaio strutturale verso materiali che affrontano contemporaneamente prestazioni ingegneristiche e qualità architettonica. La loro combinazione di efficienza strutturale, vantaggi di fabbricazione e fascino estetico li rende la scelta ideale per progetti di costruzione moderni in cui è richiesta l'eccellenza sia nella forma che nella funzione.

In qualità di produttore specializzato di profilati cavi strutturali, produciamo tubi conformi a JIS G3466 che soddisfano i rigorosi standard del settore edile. I nostri prodotti offrono la precisione dimensionale, la qualità della superficie e le proprietà meccaniche richieste da architetti e ingegneri strutturali in tutto il mondo.

Contatta oggi stesso il nostro team tecnico per assistenza con il tuo prossimo progetto di costruzione e scopri come i tubi JIS G3466 possono migliorare i tuoi progetti strutturali.
